Interfaz eléctrica Ethernet 10/100/1000BASE-T RJ45 La interfaz eléctrica Ethernet 10/100/1000BASE-T se utiliza principalmente para recibir y transmitir servicios de 10 Mbit/100/Gigabit.
Interfaz óptica Ethernet 10GE SFP + La interfaz óptica Ethernet SFP + SFP + admite 1000M adaptativo y se utiliza principalmente para recibir y transmitir servicios de gigabit/10000 gigabit.
Transceptor óptico de grado industrial (sólo admite transceptor óptico con una distancia máxima ≤ 10 km)
0.5m, 1.5m SFP+ Cable de apilamiento dedicado (sólo para apilamiento sin configuración)
Interfaz de consola La interfaz de consola RJ45 se utiliza para conectarse a la consola e implementar funciones de configuración in situ.

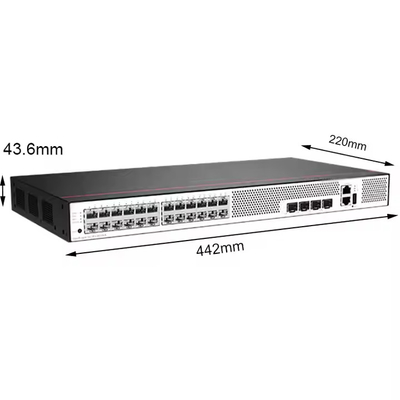

Dimensiones (W x D x H, sin incluir el material de embalaje) [mm]
Dimensiones básicas (profundidad es la distancia excluyendo las partes estructurales sobresalientes de los paneles delantero y trasero): 442,0 mm × 220,0 mm × 43,6 mm
Dimensiones máximas (profundidad es la distancia máxima entre el puerto que sobresale en el panel delantero y el componente estructural que sobresale en el panel trasero): 442,0 mm × 227,0 mm × 43,6 mm
Dimensiones (W x D x H, incluido el material de embalaje) [mm] 550,0 mm × 360,0 mm × 90,0 mm
Alturas del chasis [U] 1U
Peso (excluidos los materiales de envasado) [kg] 2,45 kg
Peso (incluidos los materiales de embalaje) [kg] 3,34 kg
Consumo típico de energía [W] 32,7 W
Valor típico de disipación de calor [BTU/hora] 111,58 BTU/hora
Consumo máximo de energía [W] 47,6 W
Valor máximo de disipación de calor [BTU/hora] 162,42 BTU/hora
Consumo de energía en reposo [W] 18,4 W
FDMT [años] 64.3 años
MTTR [horas] 2 horas
Disponibilidad > 0.99999
No obstante lo dispuesto en el punto 6.2.3.1, los vehículos de las categorías M1 y M2 no podrán ser objeto de un control de ruido en el momento de la introducción en el mercado.
No obstante lo dispuesto en el apartado 1, el número de emisores de radio no podrá exceder el número de emisores de radio que se hayan emitido en el año anterior.
El número de ranuras de tarjetas es 0
El número de ranuras de potencia es 0
Número de módulos de ventilador 1
No se admite la redundancia de energía
Temperatura ambiente de funcionamiento a largo plazo [°C]
-5°C~+50°C (0m~1800m de altitud, soporte de módulos ópticos no industriales)
-5°C~+55°C (0m~1800m de altitud, soportando módulos ópticos de grado industrial ≤10km)
Limites de variación de la temperatura ambiente de funcionamiento [°C]
1800m~5000m, la especificación de temperatura máxima se reduce en 1°C por cada aumento de altitud de 220m.
El dispositivo no admite el arranque cuando la temperatura ambiente es inferior a 0 °C.
Cuando el módulo óptico se encuentra a una distancia ≥ 70 km, la temperatura de funcionamiento es de -5°C~+45°C.
Temperatura de almacenamiento [°C] -40°C~+70°C
Humedad relativa del ambiente de trabajo a largo plazo [RH] 5%RH~95%RH, no condensante
Altitud de trabajo a largo plazo [m] 0m~5000m
Alturas de almacenamiento [m] 0 m~5000 m
Sistema de alimentación: fuente de alimentación AC incorporada
Válvula de entrada nominal [V]
Entrada de corriente alterna: 100 V AC~240 V AC; 50/60 Hz
Entrada de corriente continua de alto voltaje: 110V DC ~ 250V DC
Variación de tensión de entrada [V]
Ingreso de CA: 90V CA~264V CA; 47Hz 63Hz
Entrada de corriente continua de alto voltaje: 88V DC~300V DC
Corriente de entrada máxima [A] 2A
RAM de 512 MB
El flash 512 MB
Tipo de interfaz de consola RJ45
No se admite el tipo de puerto de gestión de ETH
Interfaz USB no es compatible
No se admiten los relojes en tiempo real (RTC)
