Las series de interruptores Cisco Nexus 9300-FX2 N9K-C9336C-FX2-E

Descripción general del producto

La serie Cisco Nexus 9300-FX2 es una extensión de los switches de la serie Nexus 9300-FX con mayor capacidad de ancho de banda.Los switches ofrecen una variedad de opciones de interfaz para migrar de forma transparente los centros de datos existentes de 1 Gbps, y velocidades de 10 Gbps a 25 Gbps en el servidor, y de 10 y 40 Gbps a 50 y 100 Gbps en la capa de agregación.la entrega de grandes amortiguadores, escalabilidad de capa 2 y capa 3 altamente flexible y rendimiento para satisfacer las necesidades cambiantes de los centros de datos virtualizados y los entornos de nube automatizados.

Cisco proporciona dos modos de operación para los switches de la serie Cisco Nexus 9000.El software de Cisco NX-OSLas organizaciones también pueden desplegar la infraestructura que esté lista para soportar elInfraestructura centrada en la aplicación de Cisco(Cisco ACI)^{- ¿ Qué?}) para aprovechar al máximo un enfoque automatizado, basado en políticas y de gestión de sistemas (modo ACI).

Interruptores de la serie Cisco Nexus 9300-FX2

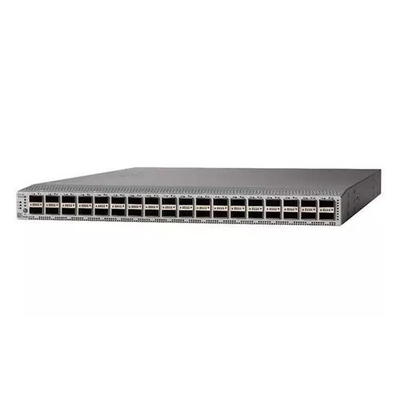

El interruptor Cisco Nexus 9336C-FX2-Ees un switch 1RU que admite 7,2 Tbps de ancho de banda y más de 2,4 bpp. El switch se puede configurar para funcionar como puertos 1/10/25/40/50/100-Gbps o como 16-, 32-Gbps Fibre ChannelOfrece opciones flexibles en un factor de forma compacto. Breakout es compatible en todos los puertos.

Características y beneficios

La serie Cisco Nexus 9300-FX2 ofrece las siguientes características y beneficios:

● ¿Qué es? Flexibilidad arquitectónica

◦ Solución de red definida por software Cisco ACI^{- ¿ Qué?}apoyo.

◦ Apoyo para telas basadas en estándares VXLAN EVPN, incluido el soporte jerárquico de múltiples sitios (véaseRed VXLAN con avión de control EVPN MP-BGPpara más información).

◦ Arquitecturas BGP de tres niveles, que permiten tejidos de red IPv6 horizontales y no bloqueantes a escala web.

◦ El enrutamiento por segmentos permite a la red reenviar paquetes de intercambio de etiquetas de protocolo múltiple (MPLS) e ingeniería de tráfico sin ingeniería de tráfico de protocolo de reserva de recursos (RSVP).Proporciona una alternativa de plano de control para una mayor escalabilidad y virtualización de la red.

◦ Soporte integral de protocolos para las suites de protocolos de enrutamiento unicast y multicast de capa 3 (v4/v6), incluidos BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocolo de información de enrutamiento versión 2 (RIPv2), Modo escaso de transmisión múltiple independiente de protocolo (PIM-SM), transmisión múltiple específica de la fuente (SSM) y Protocolo de descubrimiento de fuente de transmisión múltiple (MSDP).

● ¿Qué es? Programabilidad extensa

◦ Automatización del día cero a través de Power On Auto Provisioning, reduciendo drásticamente el tiempo de aprovisionamiento.

◦ Las integraciones líderes en la industria para desarrollar aplicaciones de gestión de configuración líderes en Ansible, Chef, Puppet, SALT.Amplio soporte para el modelo nativo YANG y el estándar de la industria OpenConfig a través de RESTCONF/NETCONF.

◦ Las API generalizadas para todas las funciones de CLI de conmutación (RPC basado en JSON sobre HTTP / HTTP).

● ¿Qué es? Alta escalabilidad, flexibilidad y seguridad

◦ Las tablas de reenvío flexibles admiten hasta 1 millón de entradas compartidas en los modelos FX2. El uso flexible del espacio TCAM permite la definición personalizada de plantillas de lista de control de acceso (ACL).

◦ soporte IEEE 802.1ae MAC Security (MACsec) en todos los puertos de los modelos 9300-FX2 con velocidades iguales o superiores a 1 Gbps, permite el cifrado del tráfico en la capa física y proporciona un servidor seguro,hoja de borde, y conectividad de hoja a columna.

● ¿Qué es? Gestión inteligente del búfer

◦ La plataforma ofrece a Cisco's innovadoresGestión inteligente del búfer, que ofrece la capacidad de distinguir los flujos de ratones y de elefantes y aplicar diferentes esquemas de gestión de colas en función de sus requisitos de reenvío de red en caso de congestión de enlace.

◦ Las funciones de gestión inteligente de búferes son:

◦ El AFD distingue los flujos de elefantes de larga vida de los flujos de ratones de corta vida, mediante el uso de ETRAP.AFD exime a los flujos de ratones del algoritmo de caída para que los flujos de ratones obtengan su parte justa de ancho de banda sin morir de hambre por los flujos de elefantes hambrientos de ancho de bandaAdemás, AFD rastrea los flujos de elefantes y los somete al algoritmo AFD en la cola de salida para otorgarles su parte justa de ancho de banda.

◦ ETRAP mide el número de bytes de los flujos entrantes y los compara con el umbral de ETRAP definido por el usuario.

◦ La priorización dinámica de paquetes (DPP) proporciona la capacidad de separar los flujos de ratones y los flujos de elefantes en dos colas diferentes para que se les pueda asignar espacio de búfer de forma independiente.Flujos de ratones, sensible a la congestión y la latencia puede tomar la cola de prioridad y evitar el reordenamiento que permite a los flujos de elefante para tomar el ancho de banda de enlace completo.

● ¿Qué es? RDMA a través de Ethernet convergente soporte RoCE

◦ La plataforma ofrece transporte sin pérdidas para RDMA a través de Ethernet convergente con soporte para protocolos DCB:

◦ Control de flujo basado en la prioridad (PFC) para evitar caídas en la red y pausar la propagación de cuadros por clase de prioridad.

◦ Selección mejorada de transmisión (ETS) para reservar ancho de banda por clase de prioridad en situaciones de contención de la red.

◦ Protocolo de intercambio de puentes del centro de datos (DCBX) para descubrir e intercambiar información de prioridad y ancho de banda con los puntos finales.

◦ La plataforma también admite Notificación de congestión explícita (ECN) que proporciona notificación de extremo a extremo por flujo IP marcando los paquetes que experimentaron congestión, sin dejar caer el tráfico.La plataforma es capaz de realizar un seguimiento de las estadísticas ECN del número de paquetes marcados que han experimentado congestión.

● ¿Qué es? Convergencia de LAN y SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesEsta característica permite que las redes LAN y SAN converjan en una red Ethernet sin pérdidas y confiable.

● ¿Qué es? Alta disponibilidad de hardware y software

◦ La tecnología de canal de puerto virtual (vPC) proporciona múltiples rutas de capa 2 a través de la eliminación del protocolo de árbol de extensión.También permite utilizar plenamente el ancho de banda biseccional y las topologías lógicas de capa 2 simplificadas sin necesidad de cambiar los modelos de gestión y implementación existentes.

◦ El enrutamiento de 64 vías MultiPath de igual costo (ECMP) permite el uso de diseños de árbol de grasa de capa 3. Esta característica ayuda a las organizaciones a prevenir cuellos de botella de la red, aumentar la resiliencia,y añadir capacidad con poca interrupción de la red.

◦ Las capacidades de reinicio avanzadas incluyen parches calientes y fríos.

◦ Los interruptores utilizan unidades de suministro de energía (PSU) intercambiables en caliente y ventiladores con redundancia N + 1.

● ¿Qué es? Sistema operativo de software Cisco NX-OS diseñado específicamente con innovaciones completas y probadas

◦ Imagen binaria única que admite todos los switches de la serie Cisco Nexus 9000, simplificando la gestión de imágenes.un diseño que aísle las fallas al tiempo que aumenta la disponibilidadEn el caso de un fallo del proceso, el proceso se puede reiniciar sin pérdida de estado. El sistema operativo admite parches calientes y fríos y diagnóstico en línea.

◦ Data Center Network Manager (DCNM) es la plataforma de gestión de red para todas las implementaciones habilitadas para NX-OS, que abarca nuevas arquitecturas de tejido, IP Fabric for Media,y redes de almacenamiento para el Cisco Nexus^®Acelerar el aprovisionamiento de días a minutos, y simplificar las implementaciones desde el día cero hasta el día N.Reducir los ciclos de solución de problemas con visibilidad gráfica de la topologíaEliminar los errores de configuración y automatizar el cambio en curso en un circuito cerrado.con modelos de despliegue modelo y alerta de conformidad de configuración con reparación automática. Resumen de estado en tiempo real para el tejido, los dispositivos y la topología. Visibilidad correlacionada para el tejido (subtipo, superposición, puntos finales virtuales y físicos), incluida la visualización computacional con VMware.

◦ El monitoreo de tráfico de red con Cisco Nexus Data Broker construye una sencilla, escalable,y puntos de acceso de prueba de red (TAP) rentables y agregación de Cisco Switched Port Analyzer (SPAN) para el monitoreo y análisis del tráfico de red.

● ¿Qué es? Soporte para la plataforma Cisco Tetration Analytics

◦ La información de telemetría de los switches de la serie Nexus 9300 se exporta cada 100 milisegundos por defecto directamente desde el circuito integrado específico de aplicación (ASIC) del switch.Esta información consta de tres tipos de datos:: a) Información sobre el flujo, esta información contiene información sobre los puntos finales, protocolos, puertos, cuándo comenzó el flujo, cuánto tiempo estuvo activo el flujo, etc.esta información captura cualquier variación entre paquetes dentro del flujoLos ejemplos incluyen variaciones en el tiempo de vida (TTL), IP y TCP banderas, longitud de carga útil, etc. (c) detalles del contexto, la información del contexto se deriva fuera del encabezado del paquete,incluida la variación en la utilización del búfer, caídas de paquetes dentro de un flujo, asociación con puntos finales del túnel, etc.

◦ La plataforma Cisco Tetration Analytics consume estos datos de telemetría,y mediante el uso de aprendizaje automático no supervisado y análisis de comportamiento puede proporcionar una visibilidad omnipresente excepcional a través de todo en su centro de datos en tiempo realMediante el uso de enfoques algorítmicos, la plataforma Cisco Tetration Analytics proporciona una aplicación profunda conocimientos e interacciones, lo que permite operaciones simplificadas dramáticamente, un modelo de confianza cero,y migración de aplicaciones a cualquier infraestructura programablePara obtener más información, visiteEn el caso de las empresas de servicios de telecomunicaciones, las empresas de servicios de telecomunicaciones deben tener en cuenta las siguientes características:.

● ¿Qué es? El motor de seguridad de red de Cisco (NAE)

◦ Cisco NAE verifica continuamente si la infraestructura de red está funcionando según la intención de la política y aprovecha el poder de los modelos matemáticos para razonar en nombre del operador en la política,Configuración y nivel de estado dinámico. NAE puede indicar con precisión los problemas en la red, identificar qué aplicación o parte de la red se ve afectada, la causa raíz del problema y sugerir cómo solucionarlo.Su enfoque de verificación continua transforma las operaciones del día 2 de modo reactivo a proactivo y lo hace sin usar ningún paquete de datos. NAE ayuda a evitar interrupciones al predecir el impacto de los cambios, reducir los incidentes informáticos relacionados con la red y reducir el tiempo medio para la reparación hasta en un 66%.NAE también ayuda a garantizar la seguridad de la red y el cumplimiento de la segmentaciónPara obtener más información sobre la ENA, visiteEn el caso de los productos que no estén incluidos en el anexo I, los requisitos de seguridad de la red se aplicarán en el caso de los productos que no estén incluidos en el anexo II..

El Cisco Nexus 9Especificaciones de los interruptores de la serie 300-FX2

2 Los valores típicos y máximos de potencia se basan en la entrada extraída del circuito de alimentación.NXA-PAC-750W-PI) se basa en la clasificación de salida al interior del interruptor.
En la tabla 3 se enumeran las especificaciones de rendimiento y escalabilidad para los switches de la serie Cisco Nexus 9300-FX2/FX2-E.
