Cisco Nexus 9300-GX serie de conmutadores Cisco N9K-C93600CD-GX

Descripción general del producto

Basado en- ¿ Qué pasa?®Tecnología Cloud Scale, el Cisco Nexus^®Los switches 9300-GX son la próxima generación de switches fijos de la serie Cisco Nexus 9000 capaces de admitir 400 Gigabit Ethernet (GE).Con el aumento de los casos de uso para aplicaciones que requieren inteligencia artificial (IA) y aprendizaje automático (ML), la plataforma aborda la necesidad de conmutadores compactos de alto rendimiento, eficientes en energía y en la infraestructura de red.Estos switches están diseñados para soportar tejidos 100G y 400G para entornos de proveedores de servicios móviles., incluido el borde de red, 5G, IoT, plataforma de redes profesionales de medios (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesEl Cisco Nexus 9300-GX proporciona protección de la inversión para los clientes,ofrecer un mayor rendimiento para satisfacer los tejidos de hoja de columna escalados para apoyar el creciente tráfico de aplicaciones en la nube.

Cisco proporciona dos modos de operación para los switches de la serie Cisco Nexus 9000.^®) o en el modo Cisco NX-OS.

Cisco ACIEs una arquitectura holística, orientada a la intención, con automatización centralizada y perfiles de aplicación basados en políticas.proporciona una red de transporte robusta para cargas de trabajo dinámicas y se basa en un tejido de red que combina protocolos probados en el tiempo con nuevas innovaciones para crear una red de transporte altamente flexible, escalable,y arquitectura resistente de baja latenciaEste tejido ofrece una red que puede soportar los entornos de centros de datos más exigentes y flexibles.

Diseñado para la red programable, elCisco NX-OSEl sistema operativo automatiza la configuración y la gestión para los clientes que desean aprovechar el modelo de operación y el conjunto de herramientas DevOps.

Interruptores de Cisco Nexus 9300

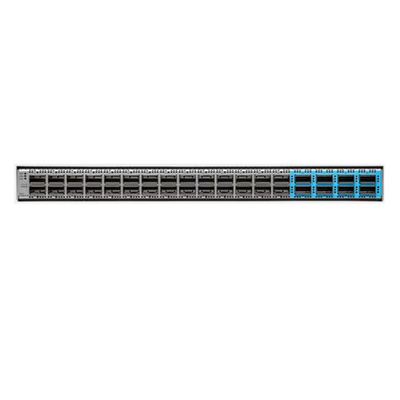

El interruptor Cisco Nexus 93600CD-GX es un switch 1RU que admite 12 Tbps de ancho de banda y 4.0 bpp a través de 28 puertos fijos 40/100G QSFP-28 y 8 puertos fijos 10/25/40/50/100/200/400G QSFP-DD. Los 28 puertos admiten 10/25-Gbps.Consulte la tabla de características a continuación para obtener más información.

Características y beneficios

La serie Cisco Nexus 9300-GX ofrece las siguientes características y beneficios:

● ¿Qué es? Flexibilidad arquitectónica

◦ Solución de red definida por software (SDN) de Cisco líder en la industria y Cisco ACI^®apoyo

◦ Apoyo para telas VXLAN EVPN basadas en estándares, incluido el soporte jerárquico de múltiples sitios (véaseRed VXLAN con plano de control MP-BGP EVPNpara más información)

◦ Arquitecturas BGP de tres niveles, que permiten estructuras de red IPv6 horizontales y no bloqueantes a escala web

◦ El enrutamiento de segmentos (SR y SRv6) permite a la red reenviar paquetes de intercambio de etiquetas de protocolo múltiple (MPLS) e ingeniería de tráfico sin ingeniería de tráfico de protocolo de reserva de recursos (RSVP).Proporciona una alternativa de plano de control para una mayor escalabilidad y virtualización de la red

◦ Soporte integral de protocolos para las suites de protocolos de enrutamiento unicast y multicast de capa 3 (v4 y v6), incluido BGP, Open Shortest Path First (OSPF),Protocolo de enrutamiento de puertas de enlace interiores mejoradas (EIGRP), Protocolo de información de enrutamiento versión 2 (RIPv2), Modo de difusión múltiple independiente de protocolo (PIM-SM), difusión múltiple específica de la fuente (SSM) y Protocolo de descubrimiento de fuente de difusión múltiple (MSDP)

● ¿Qué es? Programabilidad muy amplia

◦ Automatización del día cero a través de Power On Auto Provisioning (POAP), reduciendo drásticamente el tiempo de aprovisionamiento

◦ Integraciones líderes en la industria para las principales aplicaciones de gestión de configuración DevOps, como Ansible, Chef, Puppet y SALT.Amplio soporte nativo de modelos YANG y OpenConfig estándar de la industria a través de RESTCONF/NETCONF

◦ APIs generalizadas para todas las funciones de interfaz de línea de comandos (CLI) de conmutación (RPC basado en JSON sobre HTTP / HTTP)

● ¿Qué es? Alta escalabilidad, flexibilidad y seguridad

◦ Las tablas de reenvío flexibles admiten hasta un millón de entradas compartidas en modelos GX. El uso flexible del espacio TCAM permite la definición personalizada de plantillas de lista de control de acceso (ACL).

● ¿Qué es? Gestión inteligente del búfer

◦ La plataforma ofrece a Cisco's innovadoresGestión inteligente del búfer,que ofrece la capacidad de distinguir los flujos de ratones y de elefantes y aplicar diferentes esquemas de gestión de colas en función de sus requisitos de reenvío de red en caso de congestión del enlace

◦ Las funciones de gestión inteligente de búfer incluyen:

◦ El AFD distingue los flujos de elefantes de larga vida de los flujos de ratones de corta vida, mediante el uso de ETRAP.AFD exime a los flujos de ratones del algoritmo de caída para que los flujos de ratones obtengan su parte justa de ancho de banda sin morir de hambre por los flujos de elefantes hambrientos de ancho de bandaAdemás, AFD rastrea los flujos de elefantes y los somete al algoritmo AFD en la cola de salida para otorgarles su parte justa de ancho de banda

◦ ETRAP mide el número de bytes de los flujos entrantes y lo compara con el umbral ETRAP definido por el usuario.

◦ La priorización dinámica de paquetes (DPP) proporciona la capacidad de separar los flujos de ratones y los flujos de elefantes en dos colas diferentes para que se les pueda asignar espacio de búfer de forma independiente.Los flujos de ratones sensibles a la congestión y la latencia pueden tener prioridad en la cola y evitar el reordenamiento que permite a los flujos de elefantes tomar el ancho de banda completo del enlace

● ¿Qué es? Acceso remoto directo a la memoria (RDMA) a través de Ethernet convergente con soporte RoCE

◦ La plataforma ofrece transporte sin pérdidas para el acceso directo a memoria remota (RDMA) a través de Ethernet convergente con soporte para protocolos de puente de centro de datos (DCB):

◦ Control de flujo basado en la prioridad (PFC) evita caídas en la red y propagación de fotogramas de pausa por clase de prioridad

◦ Selección mejorada de transmisión (STE) reserva ancho de banda por clase de prioridad en situaciones de contención de red

◦ El protocolo de intercambio de puentes del centro de datos (DCBX) puede descubrir e intercambiar información de prioridad y ancho de banda con los puntos finales

◦ La plataforma también admite Notificación de congestión explícita (ECN), que proporciona notificación de extremo a extremo por flujo IP marcando los paquetes que experimentaron congestión, sin dejar caer el tráfico.La plataforma es capaz de realizar un seguimiento de las estadísticas de ECN, incluyendo el número de paquetes marcados que han experimentado congestión

● ¿Qué es? Convergencia de las redes LAN y SAN

◦ El soporte de Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) permite al administrador de red controlar los ID de dominio y los puntos de administración en una red de Fibre Channel a medida que se escala.Esta característica permite a las redes LAN y SAN convergentes en un, red Ethernet confiable

● ¿Qué es? Alta disponibilidad de hardware y software

◦ La tecnología de canal de puerto virtual (vPC) proporciona múltiples rutas de capa 2 a través de la eliminación del protocolo de árbol de extensión (STP).También permite utilizar plenamente el ancho de banda biseccional y las topologías lógicas de capa 2 simplificadas sin necesidad de cambiar los modelos de gestión y implementación existentes

◦ El enrutamiento de 64 vías MultiPath de igual costo (ECMP) permite el uso de diseños de árbol de grasa de capa 3. Esta característica ayuda a las organizaciones a prevenir cuellos de botella de la red, aumentar la resiliencia,y añadir capacidad con poca interrupción de la red

◦ Las capacidades avanzadas de reinicio incluyen parches calientes y fríos

◦ Los interruptores utilizan unidades de suministro de energía intercambiables en caliente (PSU) y ventiladores con redundancia N + 1

● ¿Qué es? Sistema operativo de software Cisco NX-OS diseñado específicamente con innovaciones completas y probadas

◦ Una sola imagen binaria es compatible con todos los switches de la serie Cisco Nexus 9000, simplificando la gestión de imágenes.un diseño que aísle las fallas al tiempo que aumenta la disponibilidad. En caso de fallo del proceso, el proceso puede reiniciarse sin pérdida de estado. El sistema operativo admite parches calientes y fríos y diagnóstico en línea

◦ Data Center Network Manager (DCNM) es la plataforma de gestión de red para todas las implementaciones habilitadas para Cisco NX-OS, que abarca nuevas arquitecturas de tejido, IP Fabric for Media,y implementaciones de redes de almacenamiento para el centro de datos Cisco Nexus. Acelerar el aprovisionamiento de días a minutos y simplificar las implementaciones desde el día cero hasta el día N. Reducir los ciclos de solución de problemas con visibilidad operativa gráfica para la topología, el tejido de red,y infraestructuras. Eliminar errores de configuración y automatizar el cambio en curso en un bucle cerrado, con modelos de implementación con plantillas y alerta de cumplimiento de configuración con reparación automática.Disfrute de un resumen de salud en tiempo real para el tejido, dispositivos y topología. Visibilidad correlacionada para el tejido (subtipo, superposición, puntos finales virtuales y físicos), incluida la visualización computacional con VMware

◦ El monitoreo de tráfico de red con Cisco Nexus Data Broker construye una sencilla, escalable,y puntos de acceso de prueba de red (TAP) rentables y agregación de Cisco Switched Port Analyzer (SPAN) para el monitoreo y análisis del tráfico de red

● ¿Qué es? El motor de seguridad de red de Cisco (NAE)

◦ Cisco NAE verifica continuamente si la infraestructura de red está funcionando según la intención de la política.Configuración, y el nivel de estado dinámico. NAE puede indicar con precisión los problemas en la red, identificar qué aplicación o parte de la red se ve afectada, identificar la causa raíz del problema,y sugiere cómo arreglarloSu enfoque de verificación continua transforma las operaciones del día 2 de modo reactivo a proactivo y lo hace sin usar ningún dato de paquete.La ENA ayuda a evitar las interrupciones prediciendo el impacto de los cambiosPara obtener más información sobre NAE, visite:En el caso de los productos que no estén incluidos en el anexo I, los requisitos de seguridad de la red se aplicarán en el caso de los productos que no estén incluidos en el anexo II.

Las especificaciones de los interruptores de la serie Cisco Nexus 9300-GX

La serie Cisco Nexus GX también introduce el soporte de la funcionalidad ACI de un solo chip para permitir a los clientes utilizar un dispositivo de la serie GX determinado,en el despliegue de la columna ACI o en el despliegue de las hojas ACI para despliegues totalmente flexibles.
